产品描述

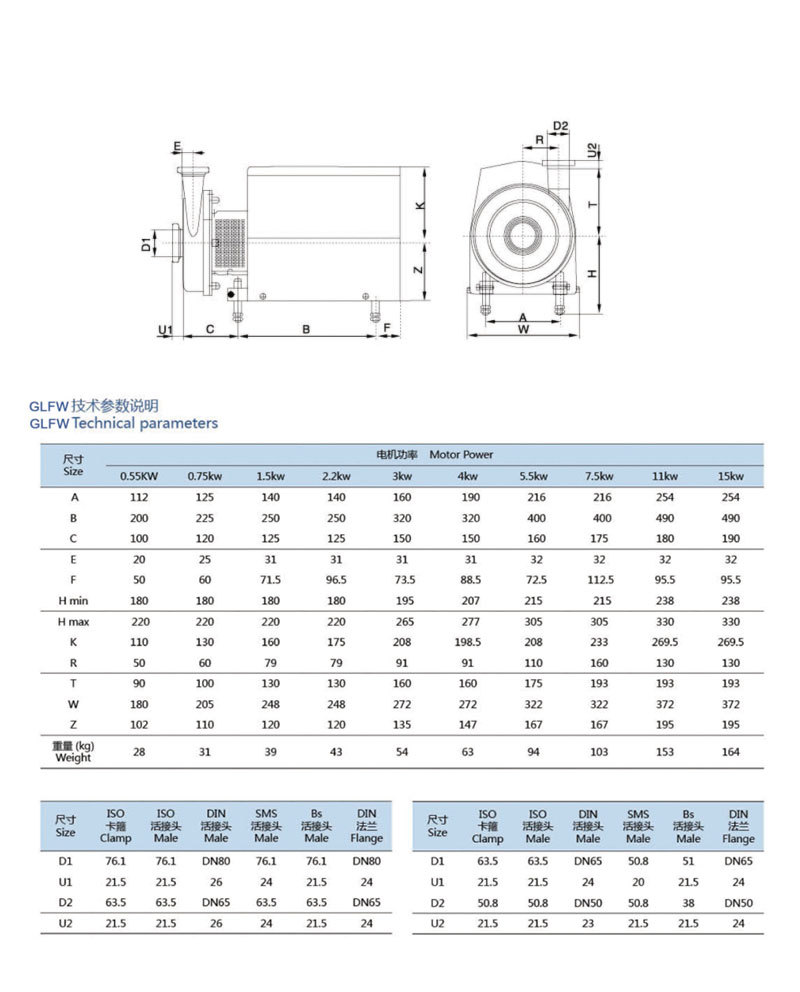

GLFW技术参数说明
| 尺寸 | 电机功率 | |||||||||
| 0.55KW | 0.75kw | 1.5kw | 2.2kw | 3kw | 4kw | 5.5kw | 7.5kw | 11kw | 15kw | |
| A B C |
112 200 100 |
125 225 120 |
140 250 125 |
140 250 125 |
160 320 150 |
190 320 150 |
216 400 160 |
216 400 175 |
254 490 180 |
254 490 190 |
| E F H min |
20 50 180 |
25 60 180 |
31 71.5 180 |
31 96.5 180 |
31 73.5 195 |
31 88.5 207 |
32 72.5 215 |
32 112.5 215 |
32 95.5 238 |
32 95.5 238 |
| H max K R |
220 110 50 |
220 130 60 |
220 160 79 |
220 175 79 |
265 208 91 |
277 198.5 91 |
305 208 110 |
305 233 160 |
330 269.5 130 |
330 269.5 130 |
| T w Z |
90 180 102 |
100 205 110 |
130 248 120 |
130 248 120 |
160 272 135 |
160 272 147 |
175 322 167 |
193 322 167 |
193 372 195 |
193 372 195 |
| 重量(kg) | 28 | 31 | 39 | 43 | 54 | 63 | 94 | 103 | 153 | 164 |
| 尺寸 | ISO卡籍 | ISO活接头 | DIN活接头 | SMS活接头 | Bs活接头 | DIN法 兰 |
| D1 | 76.1 | 76.1 | DN80 | 76.1 | 76.1 | DN80 |
| U1 | 21.5 | 21.5 | 26 | 24 | 21.5 | 24 |
| D2 | 63.5 | 63.5 | DN65 | 63.5 | 63.5 | DN65 |
| U2 | 21.5 | 21.5 | 26 | 24 | 21.5 | 24 |
| 尺寸 | ISO卡箱 | ISO活接头 | DIN活接头 | SMS活接头 | Bs活接头 | DIN法兰 |
| D1 | 63.5 | 63.5 | DN65 | 50.8 | 51 | DN65 |
| U1 | 21.5 | 21.5 | 24 | 20 | 21.5 | 24 |
| D2 | 50.8 | 50.8 | DN50 | 50.8 | 38 | DN50 |
| U2 | 21.5 | 21.5 | 23 | 21.5 | 21.5 | 24 |

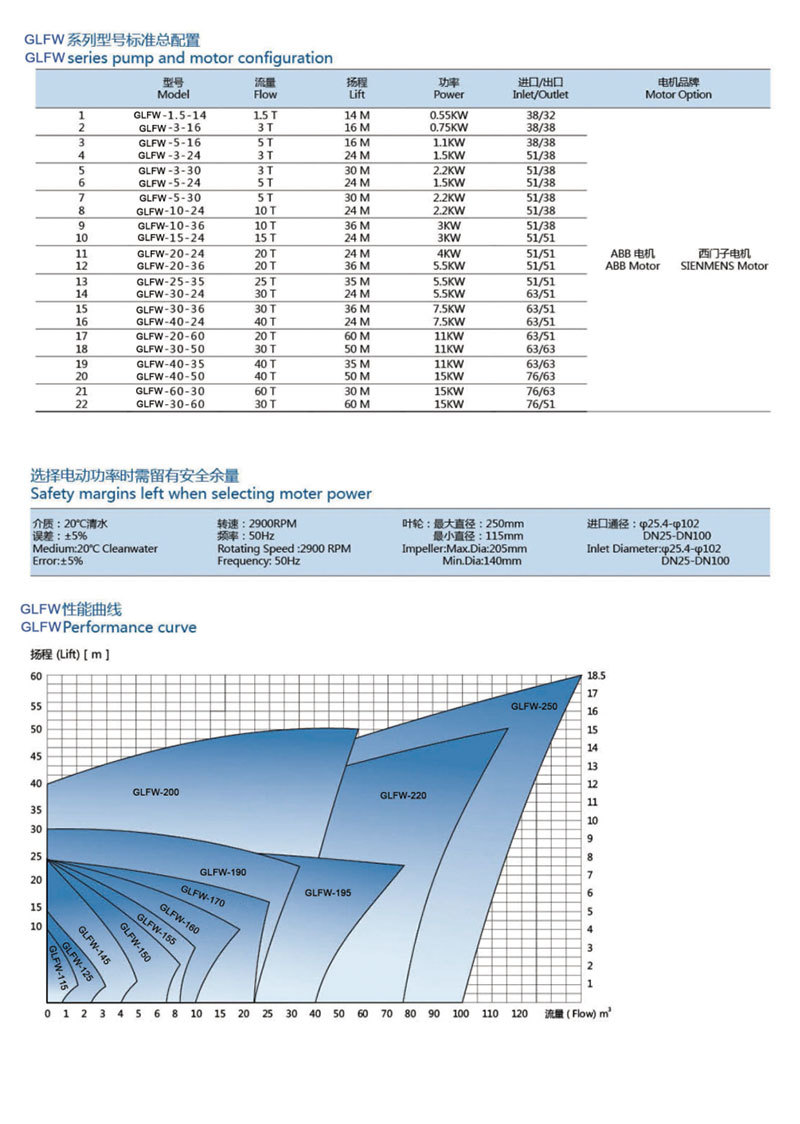

GLFW 系列型号标准总配置
| 型号 | 流量 | 扬程 | 功率 | 进口/出口 | 电机品牌 | |
| 1 2 |
GLFW-1.5-14 GLFW-3-16 |
1.5T 3T |
14M 16M |
0.55KW 0.75KW |
38/32 38/38 |
ABB电机 西门子电机 |
| 3 4 |
GLFW-5-16 GLFW-3-24 |
5T 3T |
16M 24M |
1.1KW 1.5KW |
38/38 51/38 |
|
| 5 6 |
GLFW-3-30 GLFW-5-24 |
3T 5T |
30M 24M |
2.2KW 1.5KW |
51/38 51/38 |
|
| 7 8 |
GLFW-5-30 GLFW-10-24 |
5T 10T |
30 M 24M |
2.2KW 2.2KW |
51/38 51/38 |
|
| 9 10 |
GLFW-10-36 GLFW-15-24 |
10T 15T |
36M 24M |
3KW 3KW |
51/38 51/51 |
|
| 11 12 |
GLFW-20-24 GLFW-20-36 |
20T 20T |
24M 36M |
4KW 5.5KW |
51/51 51/51 |
|
| 13 14 |
GLFW-25-35 GLFW-30-24 |
25T 30T |
35M 24M |
5.5KW 5.5KW |
51/51 63/51 |
|
| 15 16 |
GLFW-30-36 GLFW-40-24 |
30T 40T |
36M 24M |
7.5KW 7.5KW |
63/51 63/51 |
|
| 17 18 |
GLFW-20-60 GLFW-30-50 |
20T 30T |
60 M 50M |
11KW 11KW |
63/51 63/63 |
|
| 19 20 |
GLFW-40-35 GLFW-40-50 |
40T 40T |
35M 50M |
11KW 15KW |
63/63 76/63 |
|
| 21 22 |
GLFW-60-30 GLFW-30-60 |
60T 30T |
30 M 60M |
15KW 15KW |
76/63 76/51 |
选择电动功率时需留有安全余量
| 介质：20℃清水 | 转速：2900RPM | 叶轮：最大直径：250mm | 进口通径：φ25.4-φ102 |
| 误差：±5% | 频率：50Hz | 最小直径：115mm | DN25-DN100 |

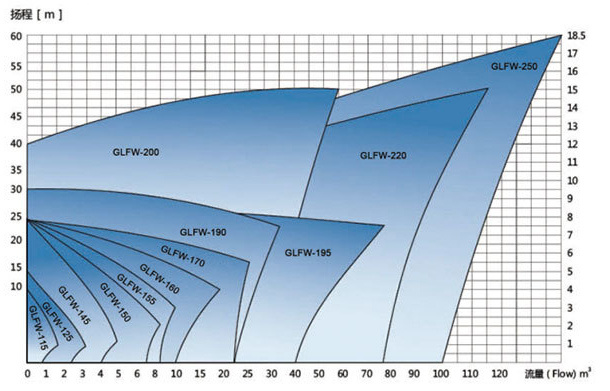

SCP 性能曲线
